Hệ thống lắp đặt sưởi sàn REHAU RAUFIX
| BẢNG TÓM TẮT THÔNG SỐ KỸ THUẬT | |
|---|---|
| Tên hệ thống: | REHAU RAUFIX Clip Rail System |
| Ứng dụng chính: | Hệ thống sưởi/làm mát sàn ướt (Screeded systems) |
| Loại sàn phù hợp: | Các diện tích lớn cần tốc độ thi công nhanh |
| Thành phần chính: | Thanh ray kẹp (Clip Rail), kẹp giữ ống, ghim cố định thanh ray, ống sưởi sàn |
| Ưu điểm: | Lắp đặt nhanh, cố định ống chắc chắn, khoảng cách ống đồng đều |
REHAU RAUFIX là một hệ thống lắp đặt sưởi sàn thông minh, sử dụng các thanh ray nhựa (clip rails) được định vị sẵn để kẹp và cố định đường ống sưởi ấm một cách chắc chắn và chính xác. Đây là giải pháp được thiết kế nhằm tối ưu hóa tốc độ và hiệu quả thi công, đặc biệt trên các bề mặt sàn rộng lớn trong các công trình dân dụng và thương mại.

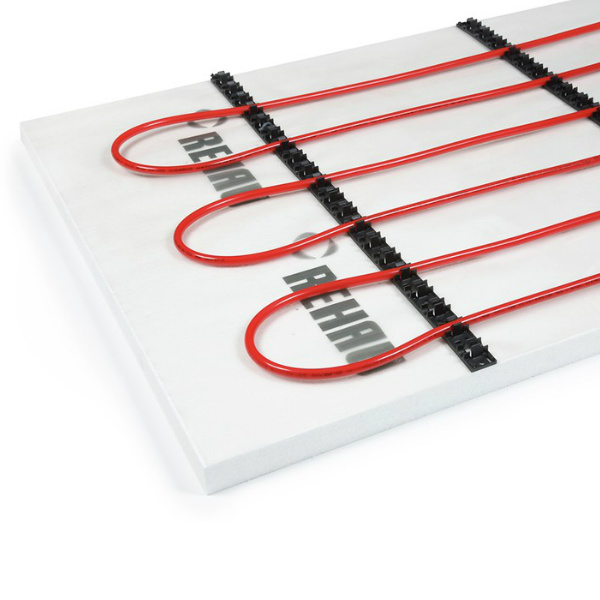

Nguyên lý của hệ thống này là tạo ra một khung sườn dẫn hướng cho đường ống ngay trên lớp cách nhiệt. Các thanh ray được cố định xuống sàn, sau đó ống sưởi chỉ cần được ấn vào các kẹp có sẵn trên thanh ray, giúp loại bỏ các thao tác buộc thủ công tốn thời gian và đảm bảo các vòng ống luôn song song và đúng khoảng cách.
Ưu điểm lớn nhất của RAUFIX là tốc độ và sự đơn giản trong thi công, kết hợp với khả năng cố định đường ống cực kỳ vững chắc. Điều này ngăn không cho ống bị dịch chuyển hay nổi lên trong quá trình đổ vữa láng sàn, một yếu tố quan trọng để đảm bảo hiệu suất truyền nhiệt đồng đều và sự bền bỉ của toàn bộ hệ thống.
Sự kết hợp giữa tốc độ, độ chính xác và khả năng cố định vững chắc làm cho hệ thống REHAU RAUFIX trở thành lựa chọn lý tưởng cho các nhà thầu muốn đẩy nhanh tiến độ dự án mà vẫn đảm bảo chất lượng kỹ thuật cao nhất cho hệ thống sưởi sàn.
Hệ thống REHAU RAUFIX là gì?
Hệ thống REHAU RAUFIX là một phương pháp lắp đặt sưởi sàn ướt, sử dụng các thanh ray nhựa có kẹp giữ để định vị đường ống sưởi trên lớp cách nhiệt. Thay vì dùng ghim riêng lẻ, phương pháp này tạo ra một hệ thống đường ray song song, giúp việc đi ống trở nên nhanh chóng và có tổ chức. Các thông tin chi tiết về định nghĩa và các thành phần của hệ thống được liệt kê dưới đây.
Định nghĩa và nguyên lý hoạt động
Nguyên lý của hệ thống RAUFIX là sử dụng các thanh ray làm từ nhựa composite làm khung cố định. Các thanh ray này có các mấu kẹp được đúc sẵn với khoảng cách tiêu chuẩn (ví dụ 5cm hoặc 10cm). Kỹ thuật viên chỉ cần trải các thanh ray này lên lớp cách nhiệt và sau đó ấn ống sưởi vào các mấu kẹp. Ống sẽ được giữ chặt, đảm bảo khoảng cách đồng đều và không bị xê dịch.
Các thành phần chính của hệ thống
Một hệ thống REHAU RAUFIX hoàn chỉnh bao gồm các thành phần sau:

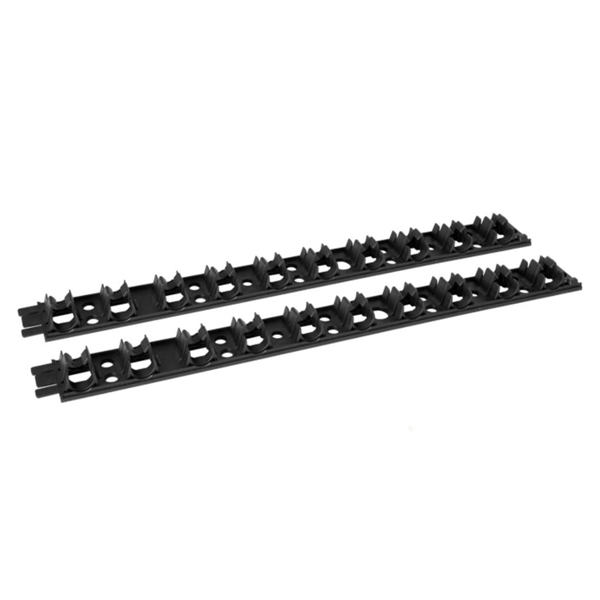

- Thanh ray kẹp (RAUFIX clip rail): Thanh nhựa dài, có các kẹp giữ ống được tích hợp sẵn.
- Ghim cố định thanh ray: Dùng để ghim chặt thanh ray xuống lớp cách nhiệt bên dưới.
- Ống sưởi sàn: Tương thích hoàn hảo với ống REHAU RAUTHERM S PE-Xa, đảm bảo hiệu suất và độ bền tối ưu.
Hệ thống REHAU RAUFIX có những ưu điểm gì?
Hệ thống lắp đặt RAUFIX của REHAU mang lại nhiều lợi ích vượt trội, tập trung vào tốc độ thi công, độ chính xác trong bố trí ống và sự ổn định của hệ thống. Những ưu điểm này giúp nó trở thành một giải pháp đáng tin cậy cho các dự án đòi hỏi chất lượng cao. Các lợi ích chính được liệt kê dưới đây.
Thi công nhanh chóng và hiệu quả
Việc lắp đặt hệ thống RAUFIX nhanh hơn đáng kể so với các phương pháp truyền thống như buộc vào lưới thép. Kỹ thuật viên chỉ cần trải các thanh ray và ấn ống vào vị trí. Quá trình này có thể được thực hiện nhanh chóng trên các diện tích lớn, giúp tiết kiệm chi phí nhân công và rút ngắn tiến độ dự án.
Đảm bảo khoảng cách ống chính xác và đồng đều
Các mấu kẹp trên thanh ray RAUFIX được sản xuất với khoảng cách cố định và chính xác theo tiêu chuẩn. Điều này đảm bảo rằng các đường ống luôn được bố trí song song và cách đều nhau một cách hoàn hảo. Theo tiêu chuẩn Châu Âu EN 1264, khoảng cách ống đồng đều là yếu tố then chốt để đảm bảo nhiệt độ bề mặt sàn được phân bổ đồng nhất, tránh hiện tượng có “điểm nóng” và “điểm lạnh”.
Cố định đường ống vững chắc
Các kẹp trên thanh ray được thiết kế để giữ chặt đường ống, ngăn chặn hiệu quả hiện tượng ống bị nổi lên hoặc dịch chuyển khi đổ lớp vữa láng sàn, kể cả vữa lỏng. Sự cố định vững chắc này đảm bảo ống luôn nằm ở đúng độ sâu thiết kế trong lớp vữa, giúp tối ưu hóa khả năng truyền nhiệt từ ống lên bề mặt sàn.
Quy trình lắp đặt hệ thống REHAU RAUFIX diễn ra như thế nào?
Quy trình lắp đặt hệ thống RAUFIX được thiết kế để trở nên logic và hiệu quả, bao gồm các bước chuẩn bị mặt sàn, trải lớp cách nhiệt, cố định thanh ray và kẹp ống vào vị trí. Việc tuân thủ đúng quy trình là rất quan trọng để đảm bảo chất lượng cuối cùng của hệ thống. Quy trình lắp đặt điển hình được liệt kê dưới đây.
- Chuẩn bị mặt sàn: Làm sạch, làm phẳng bề mặt sàn bê tông thô.
- Lắp đặt viền cách nhiệt: Lắp đặt dải viền xốp cách nhiệt xung quanh chân tường để cho phép lớp vữa giãn nở.
- Trải lớp cách nhiệt: Trải các tấm cách nhiệt (EPS/PUR) trên toàn bộ diện tích sàn.
- Cố định thanh ray RAUFIX: Đặt các thanh ray RAUFIX song song với nhau trên lớp cách nhiệt và dùng ghim chuyên dụng để cố định chúng.
- Kẹp ống sưởi: Bắt đầu trải ống sưởi sàn và ấn mạnh vào các mấu kẹp trên thanh ray theo đúng bản vẽ thiết kế.
- Kết nối và thử áp: Nối các đầu ống vào bộ chia nhiệt, sau đó tiến hành thử áp lực toàn bộ hệ thống để kiểm tra rò rỉ.
- Đổ vữa láng sàn: Sau khi thử áp thành công, tiến hành đổ lớp vữa láng sàn, đảm bảo duy trì áp suất trong ống suốt quá trình.
So sánh hệ thống RAUFIX với các hệ thống lắp đặt khác?
So với các phương pháp lắp đặt khác như hệ thống Stapler hay lưới thép, hệ thống RAUFIX có những đặc điểm riêng, làm cho nó trở nên vượt trội trong các ứng dụng đòi hỏi sự chắc chắn và khoảng cách ống đồng đều tuyệt đối. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt.
| Tiêu chí | Hệ thống RAUFIX (Clip Rail) | Hệ thống Stapler | Hệ thống Lưới thép |
|---|---|---|---|
| Tốc độ thi công | Nhanh, dễ dàng cố định thanh ray. | Rất nhanh, đặc biệt trên diện tích lớn. | Chậm, đòi hỏi buộc thủ công từng điểm. |
| Độ linh hoạt | Trung bình, khoảng cách cố định theo thanh ray. | Cao, dễ dàng thay đổi khoảng cách ống. | Cao, có thể buộc ở bất kỳ vị trí nào. |
| Độ chắc chắn | Rất cao, giữ ống cực kỳ vững chắc. | Tốt, nhưng có thể bị bật nếu không ghim cẩn thận. | Cao, nhưng phụ thuộc vào tay nghề buộc. |
| Chi phí vật tư | Cao hơn, do chi phí của thanh ray nhựa. | Thấp, ghim nhựa có giá thành rẻ. | Trung bình, tùy thuộc vào giá thép. |
| Ứng dụng tốt nhất | Sàn dân dụng và thương mại cần độ chính xác cao. | Các dự án lớn cần tối ưu tốc độ và chi phí. | Sàn công nghiệp chịu tải nặng. |
Hệ thống RAUFIX là một giải pháp thi công cao cấp trong danh mục Sưởi sàn Rehau và cũng là một lựa chọn chất lượng khi kết hợp với các sản phẩm khác như Sưởi sàn Etherma.
Các câu hỏi thường gặp (FAQ) về Hệ thống REHAU RAUFIX
- Thanh ray RAUFIX có bị giòn gãy dưới lớp bê tông không? Không, thanh ray được làm từ nhựa composite chất lượng cao, được thiết kế để chịu được tải trọng của lớp vữa và bền bỉ trong môi trường kiềm của bê tông suốt vòng đời công trình.
- Tôi có thể điều chỉnh khoảng cách giữa các đường ống không? Khả năng điều chỉnh bị hạn chế. Khoảng cách giữa các mấu kẹp trên thanh ray là cố định. Tuy nhiên, bạn có thể bỏ qua một số mấu kẹp để tạo ra khoảng cách là bội số của khoảng cách cơ bản (ví dụ 10cm, 15cm, 20cm).
- Hệ thống RAUFIX có đắt hơn hệ thống Stapler không? Thông thường, chi phí vật tư cho hệ thống RAUFIX (thanh ray) sẽ cao hơn so với hệ thống Stapler (ghim nhựa). Tuy nhiên, sự chênh lệch này có thể được bù đắp bởi độ tin cậy và sự chính xác mà nó mang lại.
- Loại lớp cách nhiệt nào nên được sử dụng bên dưới thanh ray RAUFIX? Các loại tấm cách nhiệt cứng tiêu chuẩn như Polystyrene (EPS) hoặc Polyurethane (PUR) đều phù hợp để làm nền cho hệ thống RAUFIX.
- Sau khi kẹp ống vào thanh ray, tôi có thể đi lại trên đó không? Có, một trong những ưu điểm của RAUFIX là nó tạo ra một bề mặt làm việc khá vững chắc. Bạn có thể đi lại cẩn thận trên các đường ống đã được kẹp vào ray để thực hiện các công việc tiếp theo.
