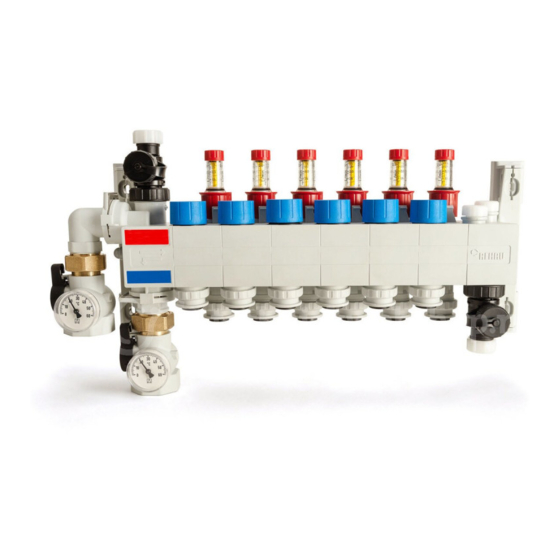

Bộ Chia Nhiệt RAUTHERM SPEED HKV-D P

RAUTHERM SPEED HKV-D P là bộ chia nhiệt chuyên dụng được sản xuất từ vật liệu polyme kỹ thuật cao, dùng để phân phối và kiểm soát dòng chảy trong các hệ thống sưởi ấm hoặc làm mát bằng nước tuần hoàn khép kín. Thiết bị này đóng vai trò như trung tâm điều phối, đảm bảo mỗi khu vực trong công trình nhận được lượng nhiệt năng phù hợp, từ đó tối ưu hóa hiệu suất và mang lại sự tiện nghi tối đa.

Sản phẩm này sở hữu nhiều ưu điểm vượt trội so với các giải pháp kim loại truyền thống, bao gồm thiết kế thông minh, vật liệu polyme tiên tiến chống ăn mòn tuyệt đối, sự tiện lợi trong lắp đặt và vận hành cùng với độ tin cậy cao. Những lợi thế này không chỉ giúp tối ưu hóa hiệu suất hệ thống mà còn tiết kiệm chi phí và thời gian cho cả đơn vị thi công lẫn người sử dụng.

Với các thông số kỹ thuật ấn tượng, bộ chia nhiệt này được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất của ngành HVAC, bao gồm vật liệu chế tạo bền bỉ, dải áp suất và nhiệt độ hoạt động an toàn, cùng khả năng điều chỉnh lưu lượng chính xác. Việc hiểu rõ các thông số này là yếu tố then chốt để đảm bảo lựa chọn và vận hành sản phẩm một cách hiệu quả.

Nhờ thiết kế linh hoạt và đặc tính kỹ thuật ưu việt, phạm vi ứng dụng của RAUTHERM SPEED HKV-D P rất rộng rãi. Các ứng dụng này chủ yếu bao gồm hệ thống sưởi sàn, hệ thống làm mát bề mặt, và các giải pháp tích hợp cho các công trình dân dụng và thương mại hiện đại, biến nó thành lựa chọn lý tưởng cho nhiều loại hình dự án.

RAUTHERM SPEED HKV-D P là gì?

RAUTHERM SPEED HKV-D P là một thiết bị phân phối trung tâm trong hệ thống sưởi ấm và làm mát tuần hoàn, có chức năng nhận nước từ nguồn chính và chia đều đến các vòng lặp (mạch) riêng lẻ. Vai trò của nó bao gồm việc đảm bảo sự cân bằng thủy lực, cho phép điều chỉnh chính xác lưu lượng nước đến từng khu vực, từ đó kiểm soát nhiệt độ một cách hiệu quả. Các thông tin chi tiết về định nghĩa, thành phần và cơ chế hoạt động của sản phẩm được liệt kê dưới đây.

Định nghĩa và vai trò của RAUTHERM SPEED HKV-D P

RAUTHERM SPEED HKV-D P là một thiết bị phân phối trung tâm trong hệ thống sưởi ấm và làm mát tuần hoàn, có chức năng nhận nước từ nguồn chính và chia đều đến các vòng lặp (mạch) riêng lẻ, ví dụ như các khu vực sưởi sàn khác nhau. Vai trò của nó là đảm bảo sự cân bằng thủy lực, cho phép điều chỉnh chính xác lưu lượng nước đến từng khu vực, từ đó kiểm soát nhiệt độ một cách hiệu quả.

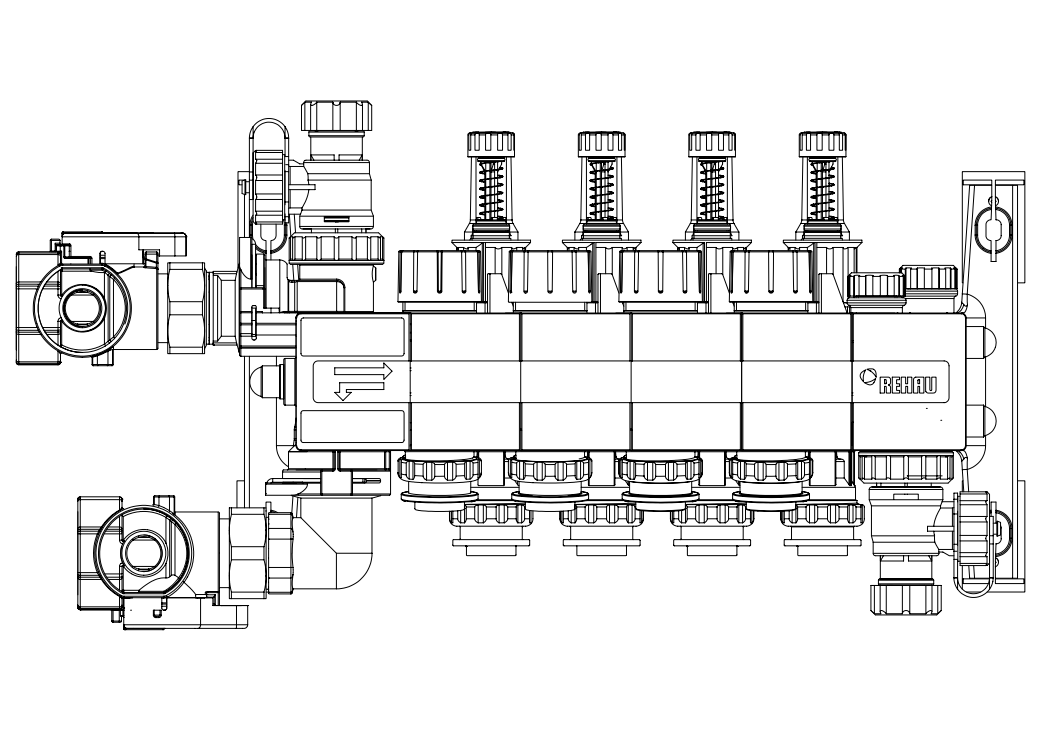

Thành phần cấu tạo chính

Một bộ RAUTHERM SPEED HKV-D P hoàn chỉnh bao gồm các thành phần được thiết kế để hoạt động đồng bộ. Các thành phần này bao gồm thanh phân phối cho đường cấp và đường hồi, lưu lượng kế tích hợp trên mỗi mạch để đo và điều chỉnh dòng chảy, van điều nhiệt trên đường hồi tương thích với động cơ nhiệt REHAU, và các đầu cuối tích hợp van xả khí và xả cặn.

Cơ chế hoạt động của bộ chia nhiệt

RAUTHERM SPEED HKV-D P hoạt động dựa trên nguyên lý phân phối dòng chảy. Nước nóng (hoặc lạnh) từ nguồn cấp đi vào thanh phân phối chính, sau đó được chia vào các mạch riêng lẻ. Trên mỗi mạch, lưu lượng kế cho phép người dùng theo dõi và điều chỉnh chính xác lượng nước đi qua bằng cách xoay kính quan sát. Nước sau khi đi qua các vòng lặp sẽ quay trở về thanh phân phối hồi và trở lại nguồn cấp, tạo thành một chu trình khép kín.

Thông số kỹ thuật chi tiết của RAUTHERM SPEED HKV-D P có những gì?

Bộ chia nhiệt RAUTHERM SPEED HKV-D P sở hữu các thông số kỹ thuật ấn tượng, được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất của ngành, bao gồm vật liệu chế tạo, áp suất và nhiệt độ hoạt động, dải lưu lượng, và kích thước vật lý. Việc hiểu rõ các thông số này là rất quan trọng để đảm bảo lựa chọn và vận hành sản phẩm một cách chính xác. Thông số kỹ thuật chi tiết của sản phẩm được liệt kê dưới đây.

Vật liệu chế tạo và tiêu chuẩn chất lượng

RAUTHERM SPEED HKV-D P được chế tạo từ Polyme PA 66 GF, một loại polyamide gia cường sợi thủy tinh có khả năng chống thủy phân và chịu nhiệt độ cao. Vật liệu này không chỉ bền bỉ mà còn có khả năng chống ăn mòn vượt trội so với các loại kim loại truyền thống. Sản phẩm tuân thủ tiêu chuẩn châu Âu NBN/NEN EN 1264-4, đảm bảo khả năng điều chỉnh và khóa lưu lượng mà không làm thay đổi cài đặt ban đầu.

Áp suất và nhiệt độ hoạt động

Sản phẩm được thiết kế để hoạt động ổn định và an toàn trong các điều kiện cụ thể. Áp suất vận hành liên tục tối đa cho phép của RAUTHERM SPEED HKV-D P là 6 bar tại nhiệt độ 60∘C. Trong khi đó, áp suất thử nghiệm tối đa mà sản phẩm có thể chịu được là 10 bar tại nhiệt độ môi trường 20∘C.

Theo ông Hans-Jürgen Schmidt, một kỹ sư HVAC tại Đức với 25 năm kinh nghiệm: “Việc chuyển từ các bộ chia nhiệt bằng đồng thau sang polyme kỹ thuật như PA 66 GF là một bước tiến lớn. Chúng không chỉ nhẹ hơn, dễ lắp đặt hơn mà còn loại bỏ hoàn toàn nguy cơ ăn mòn do kẽ hở và ăn mòn điện hóa, một vấn đề cố hữu của các hệ thống kim loại, đặc biệt khi chất lượng nước không được đảm bảo theo tiêu chuẩn VDI 2035.”

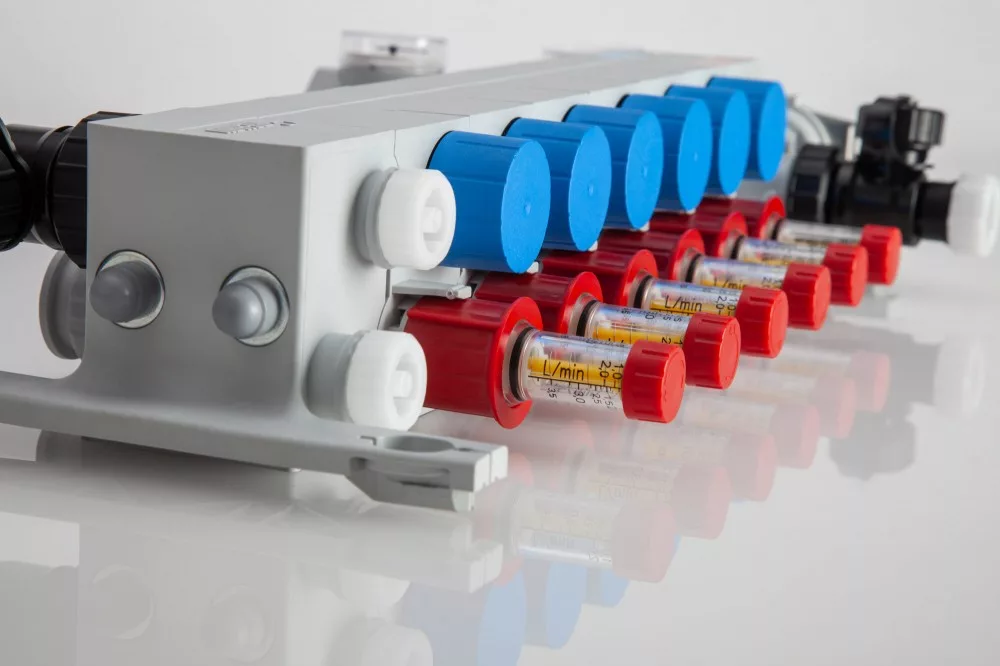

Dải lưu lượng và khả năng điều chỉnh

RAUTHERM SPEED HKV-D P có khả năng xử lý tổng lưu lượng tối đa lên tới 3.5m3/h. Mỗi mạch riêng lẻ được trang bị một lưu lượng kế (flowmeter) có thể điều chỉnh, cho phép cài đặt chính xác lưu lượng nước cho từng khu vực. Kính quan sát trên lưu lượng kế cho phép theo dõi trực quan và điều chỉnh dễ dàng, đảm bảo hệ thống luôn được cân bằng thủy lực hoàn hảo.

Bộ chia nhiệt RAUTHERM SPEED HKV-D P có ưu điểm gì vượt trội?

RAUTHERM SPEED HKV-D P mang lại nhiều ưu điểm vượt trội so với các giải pháp truyền thống, bao gồm thiết kế thông minh, vật liệu tiên tiến, sự tiện lợi trong lắp đặt và vận hành, cùng với độ tin cậy cao. Những lợi thế này không chỉ giúp tối ưu hóa hiệu suất hệ thống mà còn tiết kiệm chi phí và thời gian cho cả đơn vị thi công và người sử dụng. Các ưu điểm nổi bật của bộ chia nhiệt này được liệt kê dưới đây.

Thiết kế nhỏ gọn và tiết kiệm không gian

Một trong những ưu điểm lớn nhất của RAUTHERM SPEED HKV-D P là thiết kế nhỏ gọn và thông minh. Điều này cho phép lắp đặt sản phẩm trong không gian hạn chế như các hốc tường hoặc tủ kỹ thuật nhỏ mà không ảnh hưởng đến thẩm mỹ của công trình. Giá đỡ bằng nhựa có thể tự kẹp vào thanh C-profile trong tủ REHAU, giúp việc cố định trở nên nhanh chóng và linh hoạt.

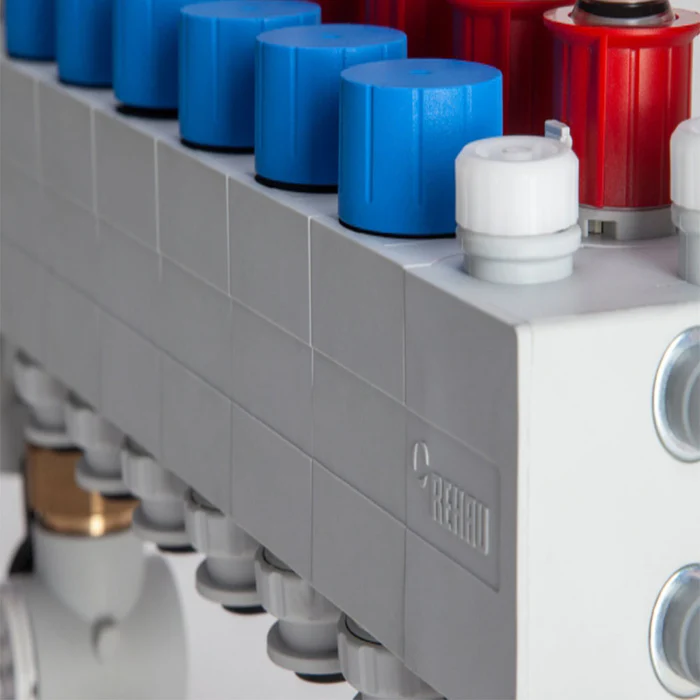

Vật liệu Polyme cao cấp chống ăn mòn và thủy phân

Sản phẩm được làm từ polyme kỹ thuật cao cấp, có khả năng chống thủy phân và chống ăn mòn tuyệt đối. Không giống như các bộ chia nhiệt bằng kim loại có thể bị ăn mòn theo thời gian do chất lượng nước hoặc các phản ứng điện hóa, RAUTHERM SPEED HKV-D P đảm bảo tuổi thọ lâu dài và hiệu suất ổn định mà không cần bảo trì phức tạp.

Một nghiên cứu của Viện Fraunhofer về Cơ học Vật liệu (IWM) tại Đức đã chỉ ra rằng các bộ chia nhiệt làm từ polyamide gia cường sợi thủy tinh (PA-GF) duy trì được tính toàn vẹn cấu trúc và khả năng chịu áp lực tốt hơn 70% so với đồng thau sau 10.000 giờ thử nghiệm trong môi trường nước nóng có hàm lượng clorua cao.

Lắp đặt nhanh chóng với phụ kiện lắp sẵn

RAUTHERM SPEED HKV-D P được giao đến công trường dưới dạng đã được lắp ráp sẵn trên giá đỡ, giúp giảm thiểu đáng kể thời gian thi công. Các đầu nối cho ống RAUTHERM cũng được lắp sẵn tại nhà máy, sử dụng công nghệ fitting cắm, giúp việc kết nối ống trở nên đơn giản, nhanh chóng và đảm bảo độ kín khít tuyệt đối mà không cần dụng cụ đặc biệt.

Vận hành và bảo trì dễ dàng

Việc vận hành hệ thống trở nên trực quan hơn nhờ lưu lượng kế tích hợp. Một tính năng độc đáo là kính quan sát của lưu lượng kế có thể được thay thế ngay cả khi hệ thống đang hoạt động, loại bỏ sự cần thiết phải xả toàn bộ hệ thống để bảo trì, tiết kiệm thời gian và chi phí. Hơn nữa, mỗi mạch có thể được đóng lại độc lập mà không ảnh hưởng đến cài đặt lưu lượng ban đầu, giúp việc bảo trì hoặc sửa chữa trở nên thuận tiện hơn.

Đánh giá từ khách hàng của Phê Luxury

Anh Trần Văn Mạnh, Giám đốc công ty TNHH Cơ điện Hưng Thịnh, chia sẻ: “Từ khi chuyển sang sử dụng bộ chia nhiệt RAUTHERM SPEED HKV-D P của Phê Luxury cho các dự án biệt thự, chúng tôi đã tiết kiệm được gần 40% thời gian lắp đặt. Sản phẩm nhẹ, dễ thao tác, và việc đã được lắp sẵn gần như toàn bộ giúp anh em kỹ thuật của tôi hoàn thành công việc nhanh hơn rất nhiều.”

Chị Hoàng Thu Trang, chủ một căn hộ penthouse tại Hà Nội, cho biết: “Tôi thực sự ấn tượng với hiệu quả của hệ thống sưởi sàn do Phê Luxury lắp đặt. Kỹ thuật viên giải thích rằng bộ chia nhiệt RAUTHERM SPEED HKV-D P là trái tim của hệ thống. Nhà tôi luôn ấm áp đồng đều ở mọi phòng, và tôi có thể dễ dàng điều chỉnh nhiệt độ. Sản phẩm vận hành rất êm ái, hoàn toàn không có tiếng ồn.”

RAUTHERM SPEED HKV-D P có thể ứng dụng trong các hệ thống nào?

Nhờ thiết kế linh hoạt, RAUTHERM SPEED HKV-D P có phạm vi ứng dụng rộng rãi, bao gồm hệ thống sưởi sàn, hệ thống làm mát bề mặt, và các giải pháp tích hợp cho các công trình dân dụng và thương mại. Khả năng tương thích cao và hiệu suất ổn định làm cho sản phẩm này trở thành lựa chọn lý tưởng cho nhiều loại hình dự án. Các ứng dụng chính của nó được liệt kê dưới đây.

Ứng dụng trong hệ thống sưởi sàn (Underfloor Heating)

Đây là ứng dụng phổ biến nhất của RAUTHERM SPEED HKV-D P. Trong hệ thống sưởi sàn, bộ chia nhiệt đóng vai trò phân phối nước nóng đến các mạch ống được lắp đặt dưới sàn nhà. Nhờ khả năng điều chỉnh lưu lượng chính xác, nó đảm bảo nhiệt độ được phân bổ đồng đều khắp bề mặt sàn, mang lại cảm giác ấm áp dễ chịu và tối ưu hóa việc tiêu thụ năng lượng. Đây là một thành phần không thể thiếu trong các hệ thống cao cấp như Sưởi sàn Rehau.

Ứng dụng trong hệ thống làm mát bề mặt

Ngoài chức năng sưởi ấm, RAUTHERM SPEED HKV-D P cũng được sử dụng hiệu quả trong các hệ thống làm mát bề mặt (sàn, tường hoặc trần). Trong ứng dụng này, nước mát sẽ được lưu thông qua các mạch ống, hấp thụ nhiệt từ không gian phòng. Khi sử dụng cho mục đích làm mát, cần có các biện pháp kiểm soát điểm sương để ngăn ngừa hiện tượng ngưng tụ hơi nước trên bề mặt.

Ứng dụng trong các công trình dân dụng và thương mại

Bộ chia nhiệt RAUTHERM SPEED HKV-D P phù hợp cho nhiều quy mô công trình, từ nhà ở, biệt thự cho đến các tòa nhà văn phòng, khách sạn, trường học. Với khả năng cung cấp từ 2 đến 16 mạch, nó có thể đáp ứng linh hoạt các yêu cầu khác nhau, dù là một phòng đơn lẻ hay cả một tòa nhà lớn, và tương thích tốt với nhiều giải pháp sưởi ấm khác nhau, kể cả Sưởi sàn Etherma.

Việc lắp đặt RAUTHERM SPEED HKV-D P có phức tạp không?

Không, việc lắp đặt bộ chia nhiệt RAUTHERM SPEED HKV-D P rất đơn giản và hiệu quả nhờ vào thiết kế thông minh và các bộ phận được lắp ráp sẵn. Quy trình lắp đặt bao gồm các bước chính như gắn giá đỡ, kết nối nguồn cấp và đường hồi, và kết nối các mạch ống sưởi/làm mát. Sự tiện lợi này giúp tiết kiệm thời gian và giảm chi phí nhân công đáng kể. Các phương pháp lắp đặt phổ biến được liệt kê dưới đây.

Hướng dẫn lắp đặt trong tủ phân phối REHAU

Đây là phương pháp lắp đặt được khuyến nghị để đảm bảo tính thẩm mỹ và bảo vệ thiết bị. Giá đỡ bằng nhựa của RAUTHERM SPEED HKV-D P được thiết kế để kẹp trực tiếp vào thanh C-profile có sẵn trong tủ phân phối của REHAU. Người lắp đặt chỉ cần ấn nhẹ giá đỡ vào thanh ray, sau đó có thể trượt để điều chỉnh vị trí tối ưu trước khi cố định lại bằng vít.

Hướng dẫn lắp đặt trực tiếp trên tường

Nếu không sử dụng tủ phân phối, RAUTHERM SPEED HKV-D P cũng có thể được gắn trực tiếp lên tường một cách chắc chắn. Bộ sản phẩm đi kèm một bộ kit lắp đặt bao gồm 4 nở nhựa S8 và 4 vít $6\times 70$ mm. Kỹ thuật viên chỉ cần xác định vị trí, khoan lỗ trên tường và cố định giá đỡ của bộ chia nhiệt.

Lưu ý quan trọng khi lắp đặt và vận hành

Để đảm bảo hệ thống hoạt động chính xác, chất lượng nước phải tuân theo tiêu chuẩn VDI 2035. Trong trường hợp nước có chứa cặn bẩn, cần lắp đặt bộ lọc hoặc bộ tách cặn có kích thước mắt lưới $\le 0.8$ mm.

Theo Hiệp hội Kỹ sư Nhiệt, Lạnh và Điều hòa không khí Hoa Kỳ (ASHRAE), việc cân bằng thủy lực đúng cách là yếu tố quan trọng nhất để đạt được hiệu suất năng lượng tối ưu. Việc sử dụng các bộ chia nhiệt có lưu lượng kế tích hợp như RAUTHERM SPEED HKV-D P giúp đơn giản hóa đáng kể quá trình này, đảm bảo mỗi mạch nhận được chính xác lưu lượng thiết kế.

So sánh RAUTHERM SPEED HKV-D P với các bộ chia nhiệt kim loại truyền thống?

Khi so sánh với các bộ chia nhiệt làm từ kim loại như đồng thau, RAUTHERM SPEED HKV-D P thể hiện nhiều ưu thế vượt trội về vật liệu, hiệu suất, tuổi thọ và sự tiện lợi khi lắp đặt. Sự khác biệt này đến từ việc áp dụng công nghệ vật liệu tiên tiến và thiết kế tối ưu cho người dùng. Bảng so sánh chi tiết giữa hai loại sản phẩm được liệt kê dưới đây.

Tiêu chí	RAUTHERM SPEED HKV-D P (Polyme)	Bộ chia nhiệt kim loại (Đồng thau)
Chống ăn mòn	Tuyệt đối. Không bị ảnh hưởng bởi chất lượng nước và ăn mòn điện hóa.	Dễ bị ăn mòn. Nhạy cảm với cặn bẩn, pH và hàm lượng khoáng chất trong nước.
Trọng lượng	Nhẹ. Dễ dàng vận chuyển và thao tác lắp đặt chỉ với một người.	Nặng. Cần nhiều công sức hơn để lắp đặt, đặc biệt với các bộ lớn.
Độ bền	Cao. Chống va đập tốt, không bị biến dạng, chống thủy phân.	Tốt. Nhưng có thể bị nứt do ứng suất hoặc ăn mòn theo thời gian.
Tốc độ lắp đặt	Nhanh. Các bộ phận được lắp sẵn, kết nối cắm nhanh không cần dụng cụ.	Chậm hơn. Thường phải lắp ráp nhiều bộ phận nhỏ, kết nối ren cần siết lực.
Cách nhiệt	Tốt hơn. Vật liệu polyme có tính cách nhiệt tự nhiên, giảm thất thoát nhiệt.	Kém hơn. Kim loại dẫn nhiệt tốt, dễ gây thất thoát nhiệt ra môi trường.
Chi phí	Cạnh tranh. Chi phí lắp đặt thấp hơn do tiết kiệm thời gian và nhân công.	Đa dạng. Có thể cao hơn tùy thuộc vào giá kim loại và thương hiệu.

Các câu hỏi thường gặp (FAQ) về Bộ chia nhiệt RAUTHERM SPEED HKV-D P

1. Bộ chia nhiệt sưởi sàn là gì và tại sao nó lại cần thiết? Bộ chia nhiệt sưởi sàn là thiết bị trung tâm phân phối nước nóng từ nguồn cấp đến các mạch ống sưởi riêng lẻ. Nó cần thiết để đảm bảo nhiệt độ được phân bổ đồng đều và cho phép kiểm soát nhiệt độ độc lập cho từng khu vực.
2. Làm thế nào để điều chỉnh nhiệt độ cho từng phòng? Nhiệt độ được điều chỉnh bằng cách thay đổi lưu lượng nước nóng đến mỗi mạch thông qua các lưu lượng kế trên bộ chia nhiệt. Ngoài ra, có thể lắp đặt các động cơ nhiệt và bộ điều nhiệt phòng để tự động hóa quá trình này.
3. Bao lâu thì cần bảo trì bộ chia nhiệt? Các bộ chia nhiệt chất lượng cao như polyme gần như không cần bảo trì. Tuy nhiên, nên kiểm tra hệ thống hàng năm để đảm bảo không có rò rỉ và các lưu lượng kế hoạt động chính xác.
4. Tại sao cần phải xả khí cho hệ thống sưởi sàn? Không khí bị kẹt trong hệ thống có thể gây ra tiếng ồn, làm giảm hiệu suất truyền nhiệt và gây ăn mòn các bộ phận kim loại. Hầu hết các bộ chia nhiệt đều có van xả khí tự động hoặc bằng tay để loại bỏ không khí này.
5. Vật liệu polyme có bền như kim loại không? Có, polyme kỹ thuật hiện đại được sử dụng trong các bộ chia nhiệt có độ bền rất cao, chống va đập, chịu được áp suất và nhiệt độ cao. Ưu điểm lớn nhất của chúng là hoàn toàn không bị ăn mòn, giúp kéo dài tuổi thọ hệ thống.
6. Tôi có thể tự lắp đặt bộ chia nhiệt không? Mặc dù quy trình lắp đặt đã được đơn giản hóa, việc này vẫn đòi hỏi kiến thức kỹ thuật về hệ thống đường ống. Khuyến nghị nên để các kỹ thuật viên chuyên nghiệp thực hiện để đảm bảo an toàn và hiệu quả.
7. Lưu lượng kế trên bộ chia nhiệt có tác dụng gì? Lưu lượng kế (flowmeter) cho phép bạn đo lường và điều chỉnh chính xác lượng nước chảy qua mỗi mạch ống. Điều này rất quan trọng để cân bằng hệ thống, đảm bảo tất cả các khu vực đều nhận được lượng nhiệt cần thiết.
8. Hệ thống sưởi sàn có thể gây rò rỉ nước không? Khi được lắp đặt đúng cách bởi các chuyên gia và sử dụng các sản phẩm chất lượng, nguy cơ rò rỉ là cực kỳ thấp. Các kết nối trên bộ chia nhiệt và ống được thiết kế để đảm bảo độ kín khít tuyệt đối.
9. Sự khác biệt giữa bộ chia nhiệt cho hệ thống sưởi và làm mát là gì? Về cơ bản, chúng có cấu tạo giống nhau. Tuy nhiên, khi sử dụng cho hệ thống làm mát, bộ chia nhiệt và các đường ống cần được cách nhiệt đúng cách để ngăn ngừa hiện tượng ngưng tụ hơi nước.
10. Làm sao để biết bộ chia nhiệt nào phù hợp với nhà của tôi? Việc lựa chọn bộ chia nhiệt phụ thuộc vào số lượng khu vực cần sưởi ấm/làm mát, tổng diện tích, và loại hệ thống. Tốt nhất bạn nên tham khảo ý kiến của một kỹ sư hoặc nhà cung cấp chuyên nghiệp để được tư vấn chính xác.
