Hệ thống lắp đặt sưởi sàn REHAU Stapler – Cố định ống bằng ghim bắn

REHAU Stapler là một hệ thống lắp đặt sưởi sàn hiệu quả, được thiết kế để cố định đường ống sưởi ấm trực tiếp lên một lớp màng cách nhiệt có in lưới, sử dụng các ghim nhựa chuyên dụng (staples). Đây là một trong những giải pháp phổ biến và linh hoạt nhất cho các hệ thống sưởi sàn ướt, đặc biệt phù hợp với các công trình có diện tích sàn lớn và hình dạng phức tạp.

Phương pháp này lý tưởng cho các khu vực rộng lớn nơi sử dụng vữa láng dạng lỏng (liquid screed). Lớp màng lót không chỉ đóng vai trò cách nhiệt, ngăn ngừa thất thoát nhiệt xuống phía dưới, mà còn có một lớp lưới in sẵn trên bề mặt. Lớp lưới này hoạt động như một bản đồ, giúp kỹ thuật viên dễ dàng bố trí đường ống theo đúng thiết kế và khoảng cách đã tính toán.

Hệ thống này mang lại sự linh hoạt tối đa trong việc bố trí đường ống, cho phép dễ dàng điều chỉnh khoảng cách giữa các ống để đáp ứng các yêu cầu về công suất nhiệt khác nhau trong cùng một không gian. Điều này rất quan trọng đối với các phòng có cửa sổ lớn hoặc khu vực gần tường ngoài, nơi cần nhiều nhiệt hơn.

Sự kết hợp giữa tốc độ thi công nhanh, tính linh hoạt và hiệu quả chi phí làm cho hệ thống REHAU Stapler trở thành lựa chọn ưu tiên cho nhiều dự án từ dân dụng đến thương mại, mang lại một nền tảng vững chắc cho hệ thống sưởi sàn hoạt động hiệu quả và bền bỉ.

Hệ thống REHAU Stapler là gì?

Hệ thống REHAU Stapler (hay Tacker System) là một phương pháp thi công sưởi sàn ướt, trong đó ống sưởi được cố định vào lớp cách nhiệt bên dưới bằng các ghim nhựa (staples) thông qua một dụng cụ ghim chuyên dụng. Đây là một giải pháp toàn diện bao gồm các thành phần được thiết kế để hoạt động đồng bộ. Các thông tin chi tiết về định nghĩa và các thành phần chính của hệ thống được liệt kê dưới đây.

Định nghĩa và nguyên lý hoạt động

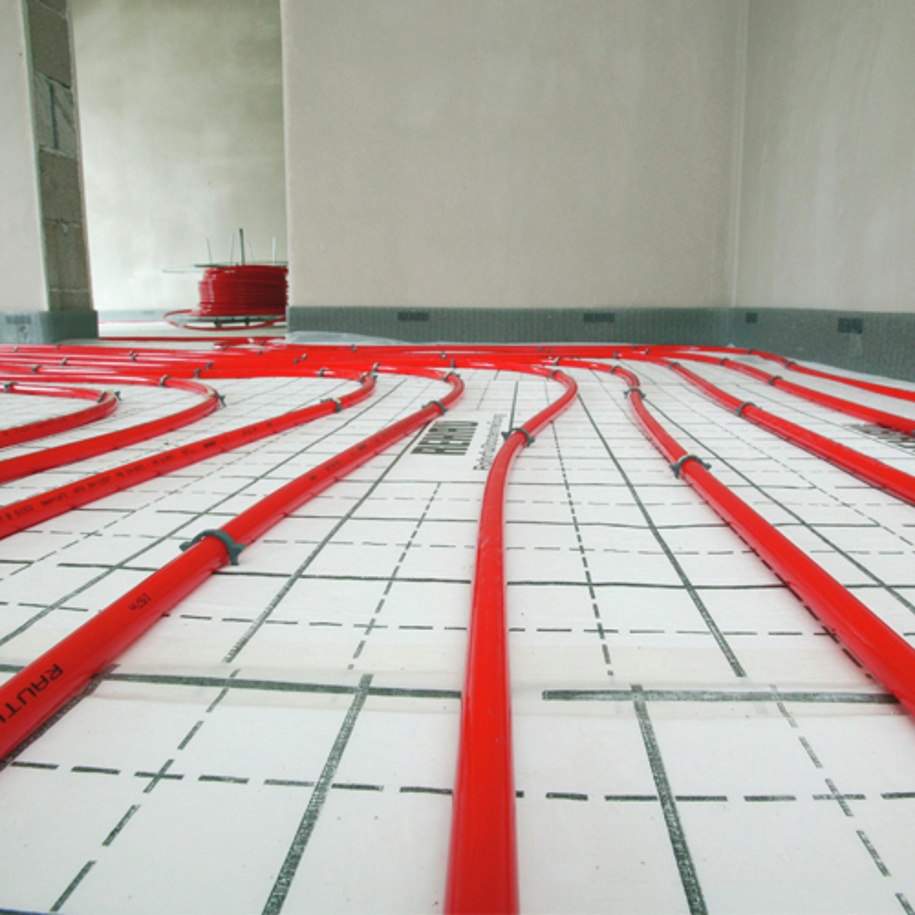

Nguyên lý của hệ thống Stapler là sử dụng lực giữ của các ghim nhựa để định vị chắc chắn đường ống sưởi ấm lên trên lớp màng cách nhiệt, theo đúng sơ đồ thiết kế trước khi đổ lớp vữa láng sàn. Lớp màng lót có in sẵn các ô lưới giúp việc căn chỉnh khoảng cách ống trở nên cực kỳ chính xác và nhanh chóng.

Các thành phần chính của hệ thống

Một hệ thống REHAU Stapler hoàn chỉnh bao gồm các thành phần cốt lõi sau:

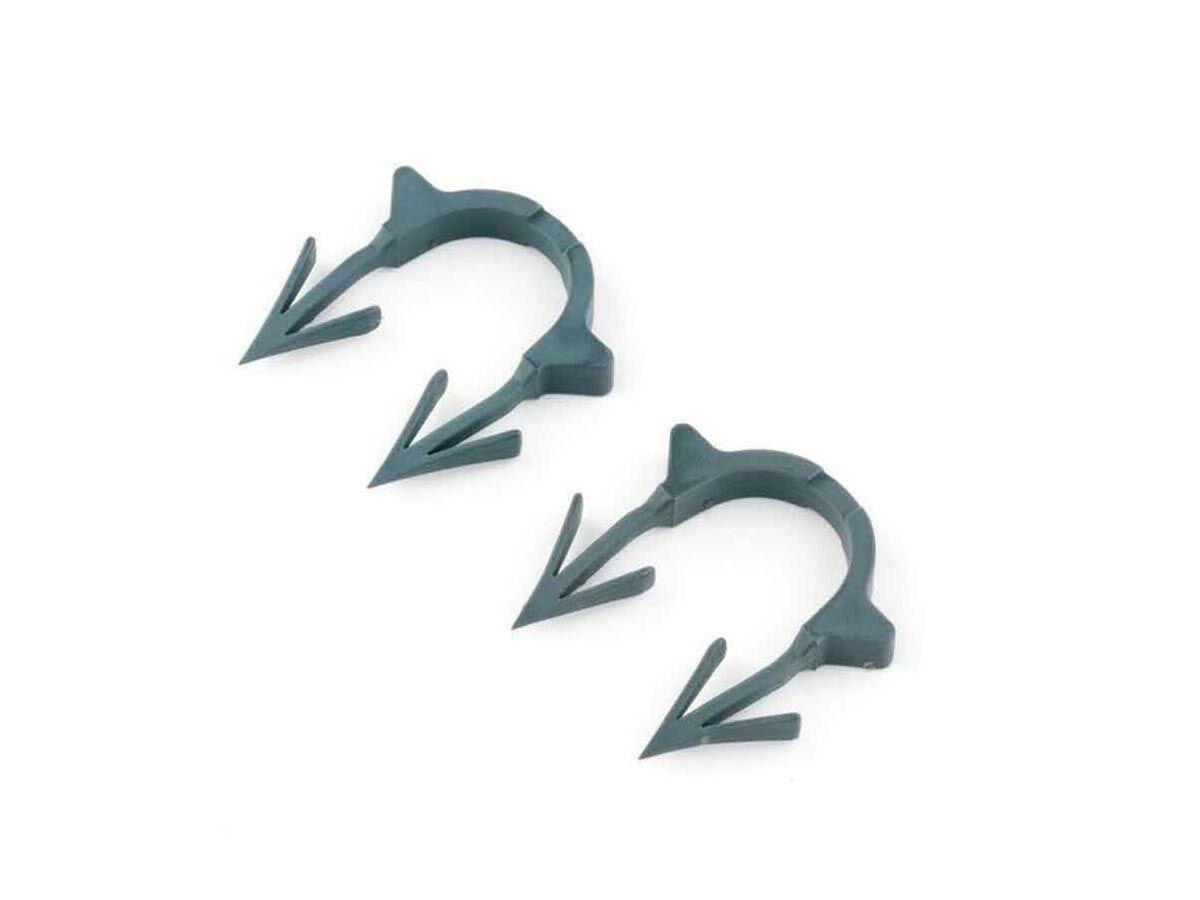

• Ghim Tacker (Tacker staples): Làm từ nhựa composite chịu lực, được thiết kế để xuyên qua lớp màng và cắm sâu vào tấm cách nhiệt, giữ chặt đường ống.
• Màng lót có lưới (Grid pattern membrane): Một lớp màng mỏng, dai, có in sẵn lưới tọa độ (thường là 5×5 cm hoặc 10×10 cm) để hướng dẫn việc đi ống. Lớp màng này thường được dán sẵn trên các tấm cách nhiệt Polystyrene (EPS) hoặc Polyurethane (PUR).
• Dụng cụ ghim Tacker: Một dụng cụ đứng cho phép kỹ thuật viên ghim ống một cách nhanh chóng và dễ dàng ở tư thế đứng, tăng tốc độ thi công và giảm mỏi mệt.

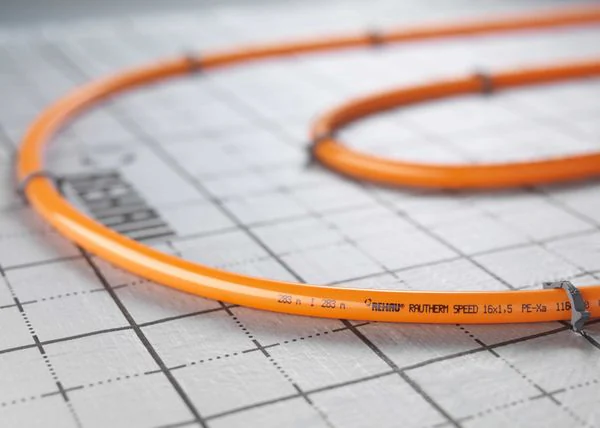

• Ống sưởi sàn: Thường sử dụng ống REHAU RAUTHERM S PE-Xa, nổi tiếng với độ bền và tính linh hoạt.

Hệ thống REHAU Stapler có những ưu điểm gì?

Hệ thống lắp đặt Stapler của REHAU mang lại nhiều lợi ích thiết thực cho cả nhà thầu và chủ đầu tư, bao gồm tốc độ thi công vượt trội, sự linh hoạt trong thiết kế, và khả năng tương thích cao với các công nghệ sàn hiện đại. Những ưu điểm này làm cho nó trở thành một trong những phương pháp lắp đặt được ưa chuộng nhất. Các lợi ích chính được liệt kê dưới đây.

Lắp đặt nhanh chóng trên diện tích lớn

Với dụng cụ ghim chuyên dụng, một kỹ thuật viên có thể lắp đặt hàng trăm mét ống mỗi giờ một cách dễ dàng ở tư thế đứng. Điều này giúp giảm đáng kể thời gian thi công so với các phương pháp phải buộc ống vào lưới thép theo cách thủ công, đặc biệt hiệu quả trong các dự án quy mô lớn như trung tâm thương mại, trường học hoặc nhà xưởng.

Linh hoạt tối đa trong việc bố trí ống

Lớp lưới in sẵn trên màng lót cho phép kỹ thuật viên dễ dàng thay đổi khoảng cách giữa các đường ống (pipe spacing) để đáp ứng các yêu cầu về công suất nhiệt khác nhau. Ví dụ, khu vực gần cửa kính có thể được bố trí ống dày hơn (ví dụ 10cm/vòng) để bù đắp thất thoát nhiệt, trong khi khu vực trung tâm có thể đi ống thưa hơn (ví dụ 20cm/vòng) để tiết kiệm chi phí.

Theo tiêu chuẩn Châu Âu EN 1264, việc bố trí đường ống chính xác là yếu tố quyết định đến sự phân bổ nhiệt độ đồng đều trên bề mặt sàn. “Hệ thống Stapler cung cấp một phương pháp trực quan và chính xác để tuân thủ các yêu cầu thiết kế này, đảm bảo hiệu suất tối ưu và sự thoải mái cho người sử dụng.”

Tương thích hoàn hảo với vữa láng lỏng

Hệ thống Stapler đặc biệt phù hợp khi sử dụng với vữa tự san phẳng hoặc vữa láng dạng lỏng (liquid/flow screed). Lớp màng lót đóng vai trò như một lớp ngăn ẩm hiệu quả, ngăn không cho vữa lỏng chảy xuống lớp cách nhiệt bên dưới, đảm bảo độ dày lớp vữa đồng đều và bề mặt sàn hoàn hảo.

Quy trình lắp đặt hệ thống REHAU Stapler diễn ra như thế nào?

Quy trình lắp đặt hệ thống Stapler được tiêu chuẩn hóa để đảm bảo chất lượng và hiệu quả, bao gồm các bước chuẩn bị mặt bằng, trải lớp cách nhiệt, cố định đường ống và cuối cùng là đổ lớp vữa sàn. Mỗi bước đều đóng vai trò quan trọng trong việc tạo ra một hệ thống sưởi sàn hoàn chỉnh. Quy trình lắp đặt điển hình được liệt kê dưới đây.

1. Chuẩn bị mặt sàn: Bề mặt sàn bê tông thô cần được làm sạch, phẳng và khô ráo.
2. Lắp đặt viền cách nhiệt: Một dải viền xốp cách nhiệt được lắp đặt xung quanh chân tường của căn phòng để hấp thụ sự giãn nở nhiệt của lớp vữa khi nóng lên.
3. Trải lớp cách nhiệt và màng lót: Các tấm cách nhiệt (EPS/PUR) có dán sẵn màng lót in lưới được trải đều trên toàn bộ bề mặt sàn.
4. Cố định đường ống: Sử dụng dụng cụ ghim Tacker, kỹ thuật viên sẽ đi ống sưởi sàn theo đúng bản vẽ thiết kế và ghim cố định ống vào lớp cách nhiệt.
5. Kết nối và thử áp: Các đầu ống được kết nối vào bộ chia nhiệt. Toàn bộ hệ thống sau đó được bơm đầy nước và thử áp lực (thường ở mức 6 bar trong 24 giờ) để đảm bảo không có rò rỉ.
6. Đổ vữa láng sàn: Sau khi thử áp thành công, lớp vữa láng sàn sẽ được đổ lên trên, bao phủ toàn bộ hệ thống ống. Áp suất thử phải được duy trì trong suốt quá trình đổ và khô vữa.

So sánh hệ thống Stapler với các hệ thống lắp đặt khác?

So với các phương pháp lắp đặt sưởi sàn khác, hệ thống Stapler có những ưu và nhược điểm riêng, làm cho nó trở nên phù hợp nhất cho một số ứng dụng cụ thể. Việc so sánh giúp chủ đầu tư và nhà thầu đưa ra lựa chọn tối ưu cho dự án của mình. Bảng so sánh dưới đây sẽ làm rõ điều này.

Tiêu chí	Hệ thống Stapler	Hệ thống RAUFIX (Clip Rail)	Hệ thống Lưới thép
Tốc độ thi công	Rất nhanh, đặc biệt trên diện tích lớn.	Nhanh, dễ dàng cố định thanh ray.	Chậm, đòi hỏi buộc thủ công từng điểm.
Độ linh hoạt	Cao, dễ dàng thay đổi khoảng cách ống.	Trung bình, khoảng cách cố định theo thanh ray.	Cao, có thể buộc ở bất kỳ vị trí nào.
Chi phí vật tư	Thấp, ghim nhựa có giá thành rẻ.	Cao hơn, do chi phí của thanh ray nhựa.	Trung bình, tùy thuộc vào giá thép.
Loại vữa phù hợp	Mọi loại, đặc biệt là vữa lỏng.	Mọi loại vữa.	Chỉ phù hợp với vữa truyền thống.
Ứng dụng tốt nhất	Sàn dân dụng và thương mại diện tích lớn.	Các khu vực cần sự cố định chắc chắn.	Sàn công nghiệp chịu tải nặng.

Hệ thống Stapler là một phần quan trọng trong các giải pháp toàn diện như Sưởi sàn Rehau và cũng có thể tích hợp với các hệ thống từ các nhà cung cấp khác như Sưởi sàn Etherma để mang lại hiệu quả tối ưu.

Các câu hỏi thường gặp (FAQ) về Hệ thống REHAU Stapler

1. Ghim Tacker có thể bị gỉ hoặc hư hỏng trong lớp vữa không? Không, ghim Tacker của REHAU được làm từ vật liệu nhựa composite chất lượng cao, hoàn toàn không bị ăn mòn hay suy thoái trong môi trường kiềm của bê tông và vữa.
2. Cần bao nhiêu ghim cho mỗi mét ống? Theo khuyến nghị chung, cần khoảng 2-3 ghim cho mỗi mét ống trên các đoạn thẳng và ghim dày hơn ở các đoạn cong để đảm bảo ống được cố định chắc chắn và không bị nổi lên khi đổ vữa.
3. Lớp màng lót có tác dụng chống thấm không? Lớp màng lót chủ yếu có tác dụng ngăn vữa lỏng chảy xuống lớp cách nhiệt và tạo lưới dẫn hướng. Nó không được coi là một lớp chống thấm chuyên dụng cho toàn bộ kết cấu sàn.
4. Hệ thống Stapler có thể dùng cho sàn gỗ không? Không, hệ thống Stapler là giải pháp cho sàn ướt (đổ vữa). Đối với sàn gỗ trên kết cấu dầm, REHAU có các giải pháp sàn khô khác như hệ thống tấm khuếch tán nhiệt (diffusion plate).
5. Dụng cụ ghim Tacker có cần bảo trì đặc biệt không? Dụng cụ này được thiết kế để hoạt động bền bỉ. Chỉ cần giữ sạch sẽ, tránh làm rơi và bảo quản ở nơi khô ráo là đủ để đảm bảo tuổi thọ lâu dài.
